Туалетно-душевой модуль Крым-2М1П1Ж-7000х2300х2600

1. Характеристики

Габаритные размеры: 7000 х 2300 х 2600 мм (ДхШхВ). Вес 5500 кг.

Санитарно-гигиенический комплекс имеет 3 отдельных помещения с независимыми входами (одно - кабина душевая кабина мужская, две кабины туалетные кабины мужские, один писсуар, второе - техническое помещение, третье – туалетная кабина женская . Конструкция комплекса обеспечивает возможность перемещения и транспортировки его, путём установки в верхней части рым-болтов. Гигиенический комплекс является автономным, мобильным, для круглогодичного использования и не требует дополнительных пусконаладочных работ.

2. Конструктивные решения, изделия и материалы несущих и ограждающих конструкций.

1. Каркас изготавливается из стального, равнополочного уголка 100x100x7 мм, стального уголка 75x75x5 мм и профильных труб 40x20x2 мм. и 50x30x3 мм. Для коррозионной защиты сварной каркас обработан антикоррозионной грунтовкой.

2. Пол: металлическая обрешетка, минвата, минвата 100 мм., фанера 12 мм. (ОСБ – 9 мм), пароизоляция, ветровлагозащита, дно подшито оцинковкой. Финишное покрытие – линолеум износоустойчивый, плинтуса ПВХ.

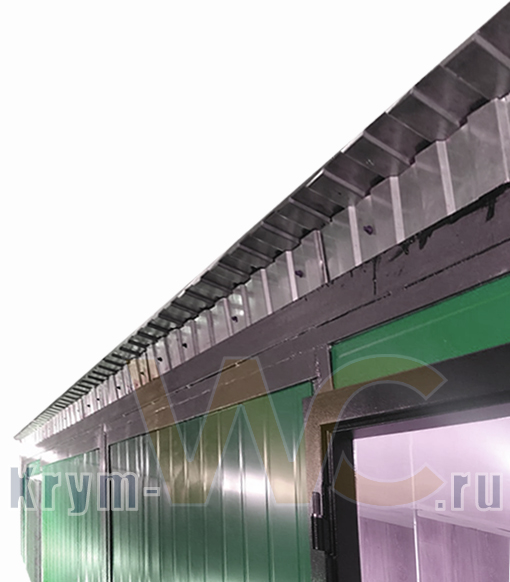

3. Кровля: мало уклонная, односкатная. Деревянная обрешетка, минвата, оцинкованный лист железа, пароизоляция. Крыша покрыта оцинкованным профлистом С8, 0,7 мм.

4. Стены: сэндвич-панели трехслойные, наполнение ППС 80мм., цвет серый/белый.

5. Потолок - металлическая обрешетка, минвата 100 мм., фанера 12 мм. (ОСБ – 9 мм), пароизоляция, ветровлагозащита, внутренняя отделка ПВХ панели белого цвета ширина 500мм.

6.   Двери входные в душевые отделения, туалетные отделения и техническое помещение – металлические, двухлистовые, наполнение ППС, 900x2000 мм. Оборудованы механическим врезным замком с фиксацией из помещения, доводящим устройством, ручка алюминиевая с внутренней задвижкой "бабочка".

7.   Ступени: душевой модуль оборудован приставными ступенями (3шт.). Каркас ступеней изготовлен из профильной трубы 40х40мм. Площадка ступени покрыта из алюминиевым листом 1,2 мм, с антискользящим рифлением, подложка - фанера толщиной 10 мм.

3. Электропроводка

Электропроводка в пользовательских и технических помещениях выполнена с использованием разъемов класса IP-54 для выключателей и розеток; Освещение энергосберегающее, светодиодное. Количество светильников 1 штука на отделение. Электрический щит с вводным автоматом, системы водоснабжения и канализации защищены устройством защитного отключения УЗО, все электрические системы имеют индивидуальные защитные автоматы. Максимальная потребляемая мощность в зимний период 7,0кВт. Подвод и подключение электричества Заказчик осуществляет самостоятельно.

4. Высота потолка

Внутренняя высота потолка – 2,23 м. Внешняя высота потолка – 2,59 м

5. Система водоснабжения

Водоснабжение: автономное, пластиковая емкость 1500л., насосная станция, внутренняя разводка труб диаметром 25мм. Водонагреватель 35л. с теном – 1 шт.

6. Система канализации

Канализация: автономная, пластиковая емкость 1500л., канализационная станция – 2 шт., внутренняя разводка труб диаметром 40мм и 100мм.

7. Электричество, отопление, вентиляция.

Безопасность: системы водоснабжения и канализации защищены устройством защитного отключения УЗО, все электрические системы имеют индивидуальные защитные автоматы.

Система обогрева туалетных, душевых кабин и тех. отделения: электрические конвекторы 1,5 Квт на каждое отделение.

Система вентиляции: все помещения (пользовательские – 4шт. и техническое – 1 шт.) оборудованы осевыми вентиляторами.

8. Внутреннее оснащение туалетных и душевых кабин на комплекс

Внутреннее оснащение кабин:

1. Душевой поддон, акриловый 90x90 c подставкой – 1 шт. 2. Душ с лейкой и смесителем, настенный – 1 шт. 3. Унитаз санфаянс (керамика) с бочком – 3шт. 4. Раковина санфаянс (керамика) с пьедесталом – 2 шт. 5. Смеситель однорычажный – 2 шт. 6. Писсуар санфаянс ( керамика) – 500 мм. – 1 шт. 7. Диспенсер для жидкого мыла, пластик – 2шт.; 8. Осевые вентиляторы – 5 шт. 9. Канализационная станция – 3 шт.
